沉淀法硅胶材料和气相法硅胶材料的区别有哪些？-行业资讯-深圳市永辉盛进出口有限公司

沉淀法硅胶材料和气相法硅胶材料的区别有哪些？

文章来源：永辉盛人气：342发表时间：2023-02-22【小中大】

硅胶因其环保性能而越来越受欢迎。根据其性能，硅胶原料可分为普通硅胶和气相硅胶。那么，在制造硅胶产品时，如果我们区分原料是使用普通胶还是气相胶呢？他们之间有什么区别？让我们学习如何区分它。

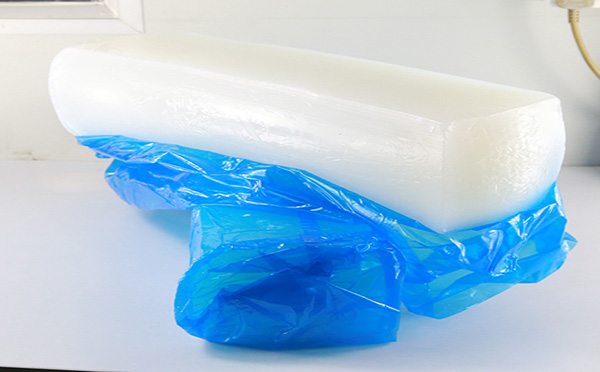

硅胶材料

1.普通硅胶(以下简称普通胶)又称沉淀硅胶:外观不透明或半透明，抗拉强度为4-6.9Mpa，延伸率为150-300%。硫化成型的商品拉伸时有明显的白色现象，不能拉长。生产是在硅酸钠中加入盐酸，然后沉淀二氧化硅。粒度为300-400目。成本低，用量最大，多用于工业硅胶管。
2.气相硅胶(以下简称气相胶)又称纯硅胶:外观高透明，抗拉强度为7.8-10.0Mpa，延伸率为500-1000%，撕裂强度为29.4-49KN/m，硫化成型的商品在拉申时不会变白，如何拉也不会变白，而且可以拉很长时间。生产是由四氯化硅和空气燃烧获得的二氧化硅，粒度超过1000目，用于食品、医疗等有特殊要求的硅胶管。
由于气相胶的成本高于普通胶制成的硅橡胶，因此相同硬度的气相胶的抗拉伸长率优于普通胶，其环保指数也较高。此外，气相法白炭黑制成的白炭黑价格昂贵，不易吸湿。用于涂料作为消光剂。一般来说，胶白碳黑价格便宜，易吸湿。它只能用于橡胶和塑料制品的填充和加固。
气相胶的特点：
1、耐高低温冲击
2、迅速硫化
3、极低的味道；硫化过程中释放物对人体无害
4、底漆不需要与多种底漆粘合
5、优异的耐热性、耐臭氧性和耐化学侵蚀性
6、优异的电气绝缘性能
7、简单组分系统使用简单方便
气相胶产品参数：
外观：米色
比例：1.04~1.05g/ml
拉伸强度为300-400%
抗拉强度：≥35.0kg/cm2
体积电阻率：≥1.0Ω×1015cm
击穿场强:20~32kv/mm
介电常数：3.0HZ
介电损耗因素：0.003HZ
气相胶储存方式：
储存在干燥阴凉的地方，防止阳光直射。放在孩子摸不到的地方。
气相胶硫化条件：
0.5%添加双二五硫化剂;硫化模温为175-185度，硫化时间为1-3分钟.

上一篇:液态硅胶产品有什么优点？

下一篇:氟硅橡胶O型密封圈的特点有哪些？
